1500~12000瓦双平台大包围光纤激光切割机 GTX1530GW/GTX2040GW/GTX2060GW
1500~12000瓦双平台大包围光纤激光切割机，可选幅面1500*3000mm、2000*4000mm、2000*6000mm。主要针对金属材料，主要适用于碳钢板、不锈钢板、合金钢、锰钢、镀锌板、铝板、铜板、管材等各种金属材料非接触快速激光切割、镂空和打孔加工。广泛应用于钣金加工、厨具卫浴、广告标牌、灯饰五金、电气电柜、汽车配件、机械设备、电器设备、精密零件等各种金属制品切割加工等行业。

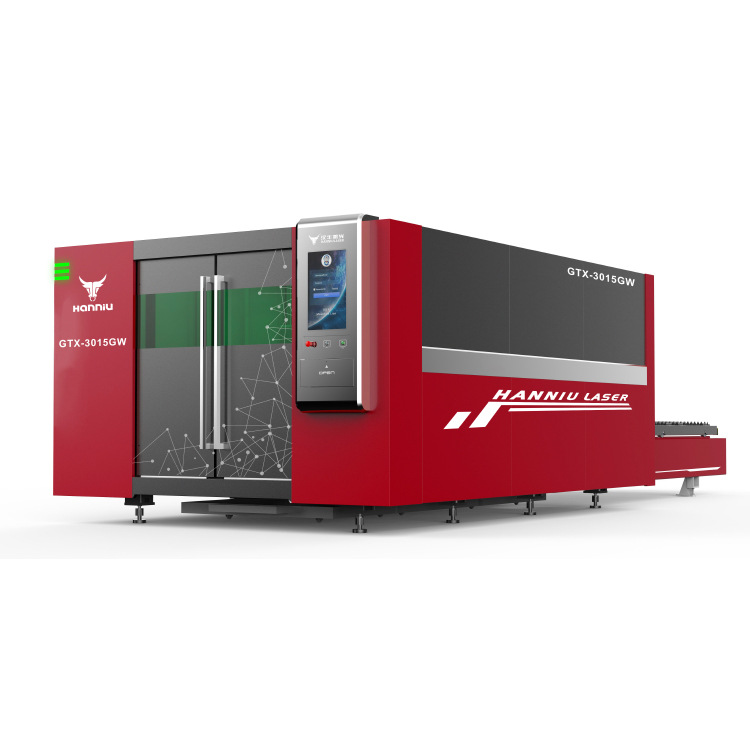

一、设备图片>>>
二、产品配置>>>
|
序号
|
名称
|
型号
|
备注
|
|
1
|
光纤激光切割机床
|
GTX1530GW
GTX2040GW
GTX2060GW
|
汉牛激光
|
|
2
|
切割头
|
专用光纤激光头
|
上海嘉强RayTools/万顺兴/OSPRI
|
|
3
|
高精密盘式减速机
|
新宝/摩多利
|
日本/意大利
|
|
4
|
高精密斜齿条
|
SOTER
|
台湾研磨齿条
|
|
5
|
高精密斜齿轮
|
SOTER
|
台湾
|
|
6
|
直线导轨
|
SHAC
|
台湾
|
|
7
|
伺服驱动及电机
|
富士/安川
|
日本
|
|
8
|
数控系统
|
柏楚
|
专用切割系统
|
|
9
|
电脑主机
|
致胜
|
台湾
|
|
10
|
比例阀
|
SMC
|
日本
|
|
11
|
激光专用冷水机
|
汉牛定制
|
中国
|
|
12
|
气动元件
|
AirTAC、SMC、CAMOZZ等
|
台湾、日本、意大利
|
|
13
|
横梁
|
GTX1530GW
GTX2040GW
GTX2060GW
|
汉牛激光
|
|
14
|
机床钣金
|
GTX1530GW
GTX2040GW
GTX2060GW
|
汉牛激光
|
|
15
|
激光器
|
创鑫Max laser
|
深圳创鑫激光
|
四、技术参数>>>
|
1500~12000瓦GTX系列双平台大包围光纤激光切割机
|
|
名称
|
大包围交换平台光纤激光切割机
|
|
品牌规格
|
汉牛激光GTX1530GW/GTX2040GW/GTX2060GW
|
|
序号
|
项目
|
参数
|
|
1
|
系统规格
|
光纤激光切割机专用系统；
|
|
2
|
机器外形尺寸
|
2929*8155*2052mm/3429*9355*2052mm/3429*11500*2100mm
|
|
3
|
切割范围
|
1500mm*3000/2000*4000/2000*6000mm
|
|
4
|
切割材料
|
不锈钢，钢板，铝，黄铜
|
|
5
|
切割厚度
|
1500瓦：不锈钢≤6mm,铁板≤12mm，铝≤3mm
2000瓦：不锈钢≤8mm,铁板≤16mm，铝≤4mm
3000瓦：不锈钢≤10mm,铁板≤20mm，铝≤6mm
4000瓦：不锈钢≤12mm,铁板≤24mm，铝≤8mm
6000瓦：不锈钢≤16mm,铁板≤25mm，铝≤12mm
8000瓦：不锈钢≤20mm,铁板≤25mm，铝≤14mm
10000瓦：不锈钢≤25mm,铁板≤35mm，铝≤18mm
12000瓦：不锈钢≤30mm,铁板≤40mm，铝≤20mm
|
|
6
|
最小线宽
|
0.2mm
|
|
7
|
切割速度
|
500mm/s
|
|
8
|
分辨率
|
0.01mm
|
|
9
|
重复定位精度
|
0.01mm
|
|
10
|
激光器功率及类型
|
1070nm,创鑫
|
|
11
|
激光器使用寿命
|
激光器使用寿命，保修2年。
|
|
12
|
Z轴电动升降
|
100mm
|
|
13
|
切割头
|
双聚焦光学镜片，专用激光头
|
|
14
|
加工平台
|
齿条台面
|
|
15
|
重型床身
|
汉牛光纤精密金属切割机，采用精密龙门双驱式、钢板焊接床身和精密航空铝横梁，具有较高的刚性、稳定性、抗震性。大型龙门精铣加工、二次退火、时效处理自主研发，激光干涉仪打表校正，实施监控装配过程，确保统一精度。
|
|
16
|
对焦方式
|
金属自动对焦
|
|
17
|
空走速度
|
＜60m/min
|
|
18
|
定位精度
|
0.01mm
|
|
19
|
文件格式要求
|
JPG，BMP等图片格式，DXF，PLT，CDR，DWG等矢量格式
|
|
20
|
定位指示
|
红光定位系统
|
|
21
|
润滑系统
|
电子式全自动润滑
|
|
22
|
电气控制系统
|
台湾亚德客气动元器件，法国施耐德电气
|
|
24
|
减速机
|
意大利减速机
|
|
25
|
传动导轨
|
台湾导轨，台湾齿条
|
|
26
|
运动系统
|
伺服电机，精密齿条模组。
|
|
27
|
电脑控制
|
工业计算机；LED显屏
|
|
28
|
操作方式
|
用户可在激光软件里设置多个图层，给每个图层设置不同速度和功率，一步实现多种不同效果
|
|
29
|
排烟系统
|
机器后部有个145mm直径的通风口用于将烟尘直接排出室外
|
|
30
|
冷却方式
|
双温双控水冷系统，激光机专用冷水机。无极冷水机
|
|
31
|
分辨率
|
0.1mm
|
|
32
|
机架材料
|
钢板/铝合金
|
|
33
|
通讯接口
|
电脑控制
|
|
34
|
电压
|
380V/50Hz；
|
|
35
|
激光能量控制
|
数位式功率控制可由0.1～100%无段控制
|
|
36
|
传输接口
|
网络接口
|
|
37
|
安全规格
|
符合美国FDA 激光安全等级标准，通过CE安全认证；配备高温探测报警器、强制水冷保护系统；水温安全控制系统；温控自动报警系统；光路封闭工作模式；工作状态信号灯
|
|
38
|
整机功率
|
12000~30000W
|
|
39
|
特殊功能
|
14道安全防护功能、智能路径优化、智能控制卡（提示机器状态，节能，降噪）、图层自动吹气控制、工时估算、位置调整、切割补偿
|
|
40
|
激光软件
|
一键式材料参数功能，就算是初学者也能在短时间内掌握软件；采用独特的智能预测算法和改进型的控制算法，支持CorelDraw、AutoCAD，Inscape，Sketchup，Rhinoceros 等所有与Windows兼容的矢量绘图软件，使用方便。
|
|
41
|
后续服务
|
①自机器出厂日期起，整机保修12个月。激光器保修2年。
|
|
42
|
赠送工具箱一套
|
内陆角扳手一套，活动扳手一把，切割嘴10个，保护镜10张，氧气表、氮气表各一个。
|

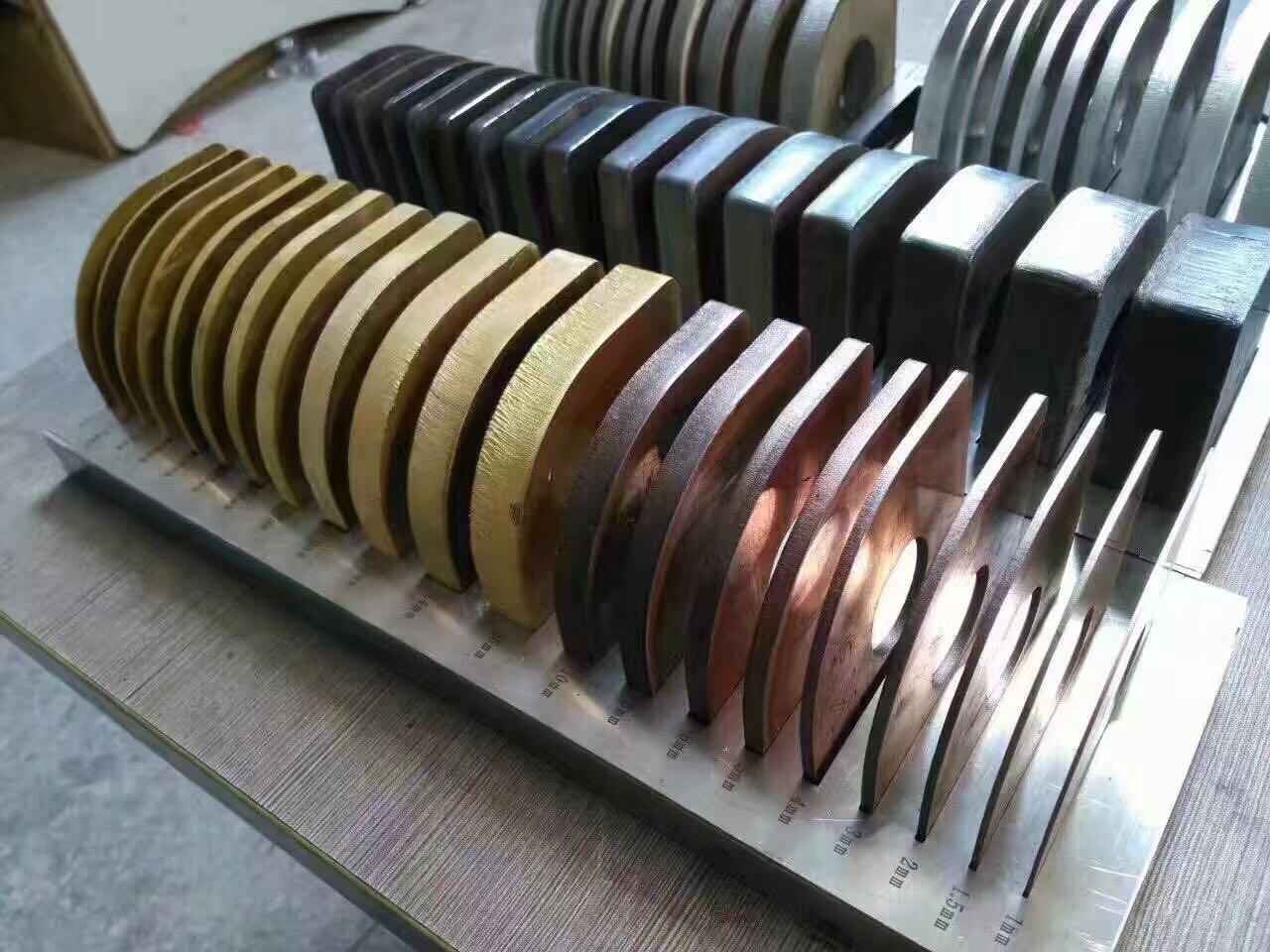

三、样品展示>>>
